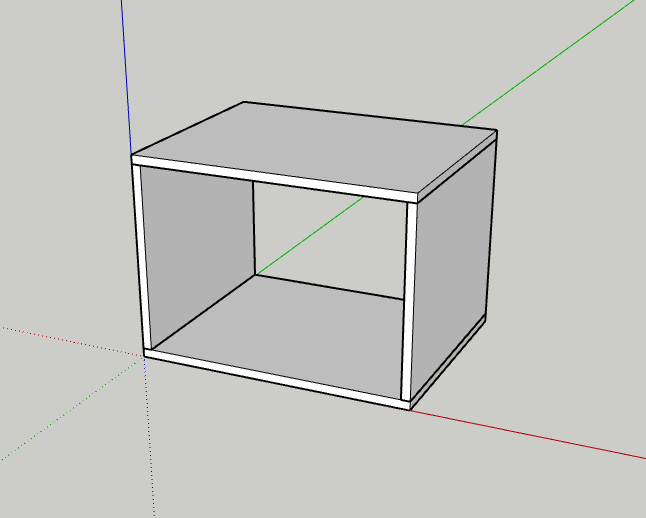

1. Створюємо Ваш проект у програмі SketchUp (тумба, шкаф,кухня):

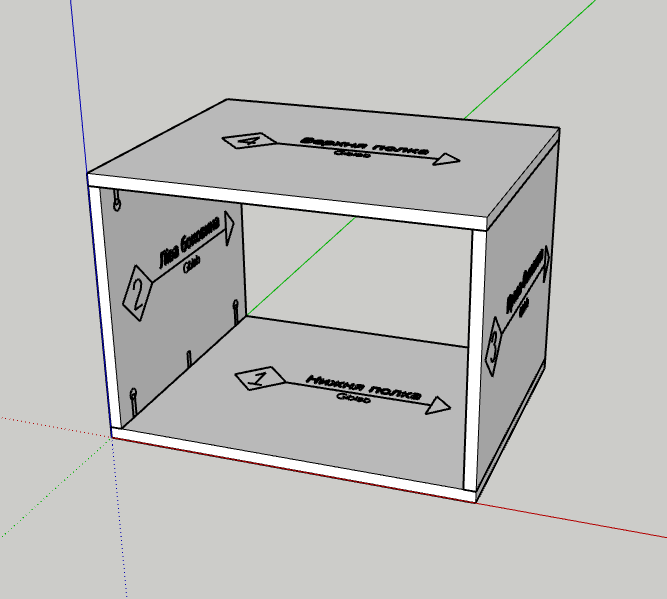

2. В плагіні ABF розставляємо мітки на деталі меблів:
3. Робимо присадку деталей(мініфікси,шканти,конфермати,направляючі для шуфляд):

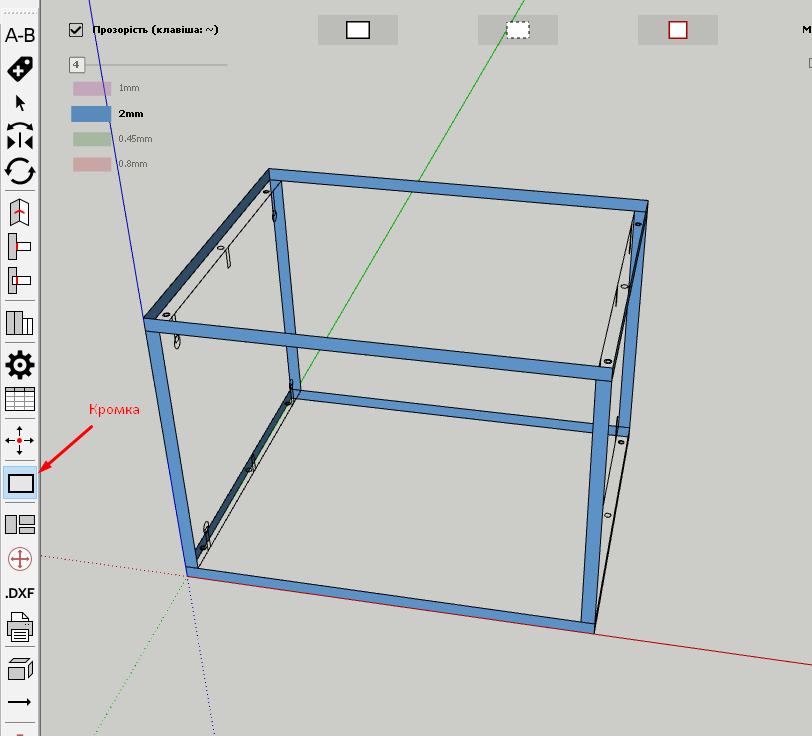

4. Добавляємо кромку на всі деталі:

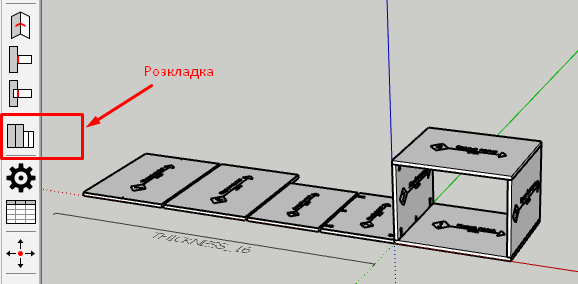

5. Розкладаємо всі деталі:

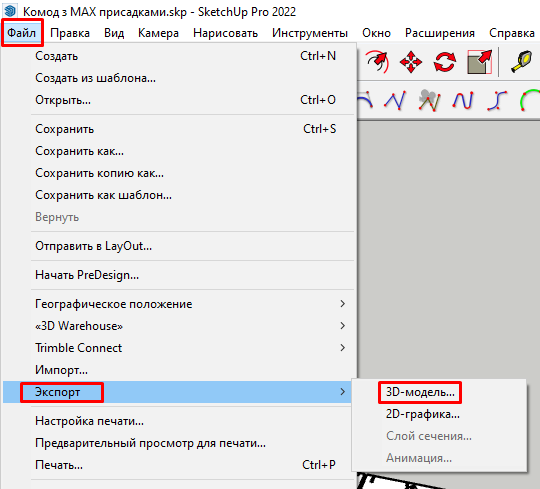

6. Експортуємо в 3D – DXF файл (Файл-Експорт-3Д модель…):

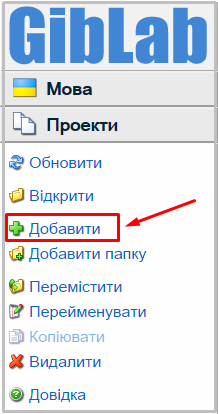

7.Відкриваємо GibLab , добавляємо проект:

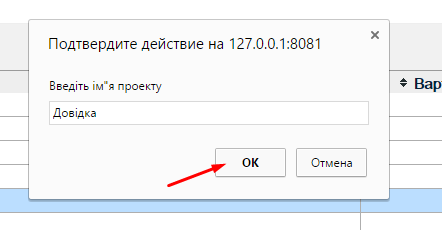

8. Підписуємо проект:
9. В головному меню шукаємо "Імпорт з інших програм":

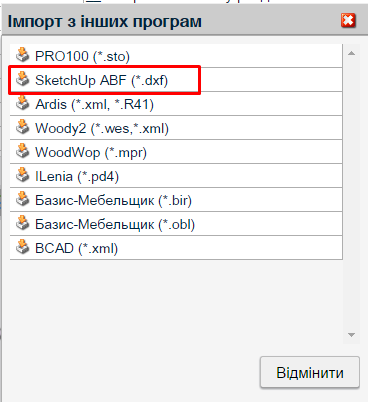

10. Знаходимо потрібну программу,в даному випадку SketchUp:

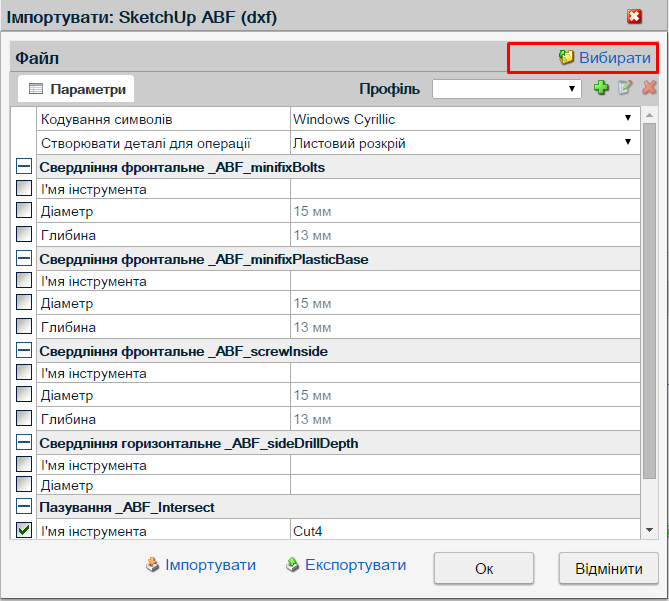

11. За допомогою кнопки "Вибрати", вказуємо DXF файл, який необхідно імпортувати.
12. Можна налаштувати профіль та параметри імпорту,після цього нажимаємо "Ок"

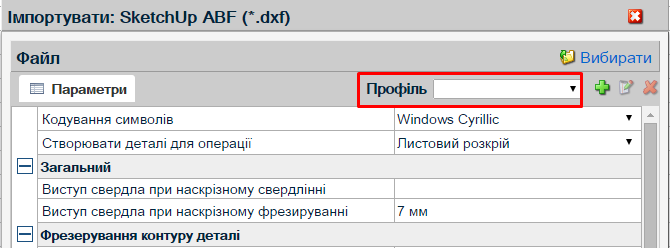

Ви можете створити кілька профілів для різного набору налаштувань:

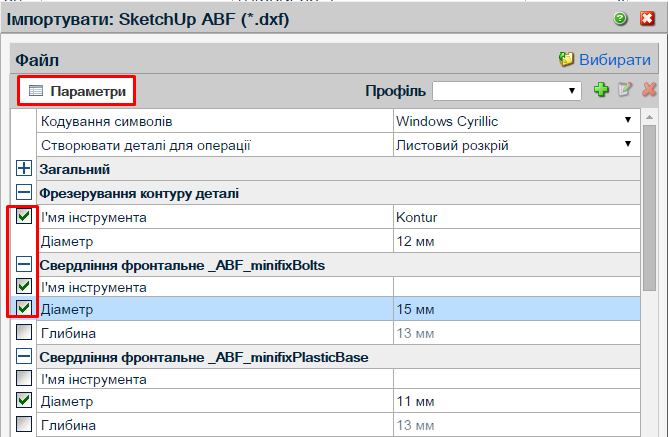

Для того, щоб зробити зміни у налаштуванні, треба поставити галочку напроти цього параметру:

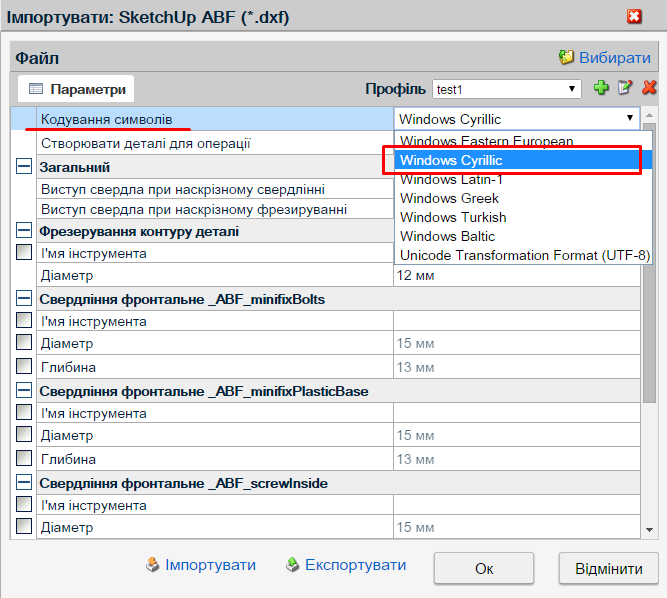

1. Вибираємо "Кодування символів", у різних країнах може бути своє кодування символів. В нашому випадку - Windows Cyrillic:

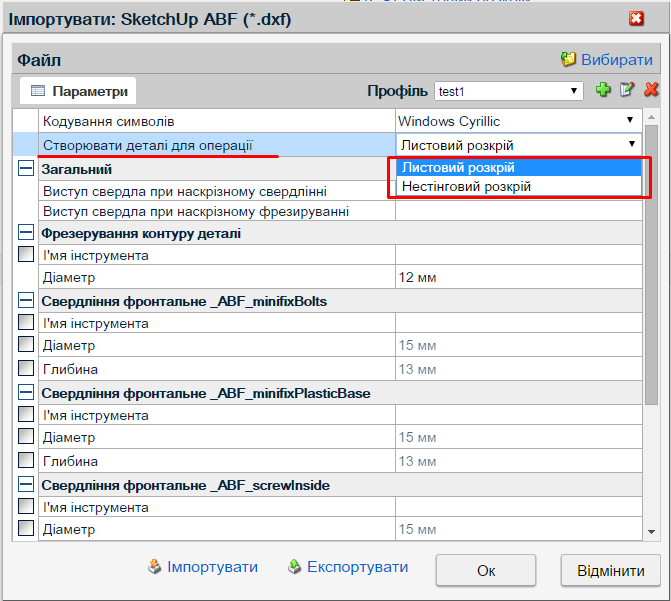

2. Створення деталі для операцій: у випадаючому списку вибираємо "нестінговий" чи "листовий" розкрій:

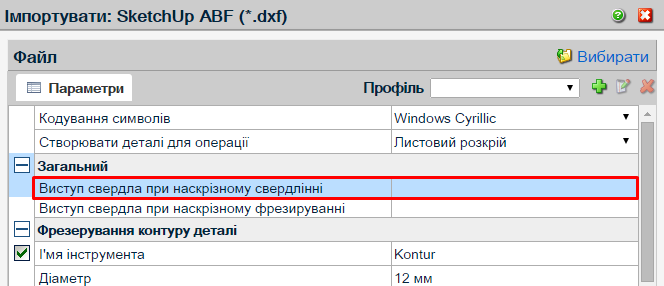

3. Виступ свердла знизу деталі для наскрізного свердління потрібен в тому випадку, коли наскрізне свердло має конусну форму,а також, щоб запобігти виникненню сколів:

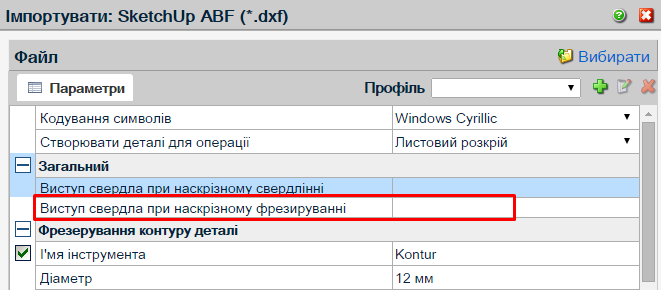

4. Виступ фрези знизу деталі для наскрізного фрезерування потрібен для запобігання виникнення сколів:

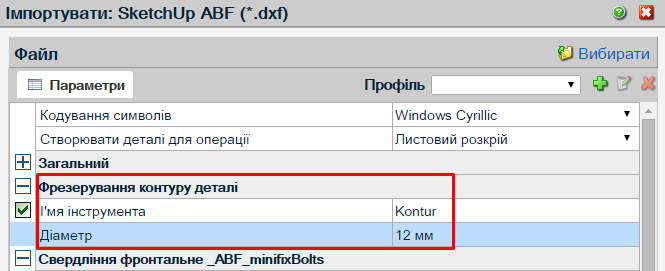

5. Для фрезерування контуру деталі можна задати діаметр фрези, а поставивши галочку у віконці, можна поміняти ім'я інструменту:
Можна змінити діаметр свердлінь, наприклад, в SketchUp ABF стоіть діаметр 5мм, а для роботи необхідно 4.5мм.

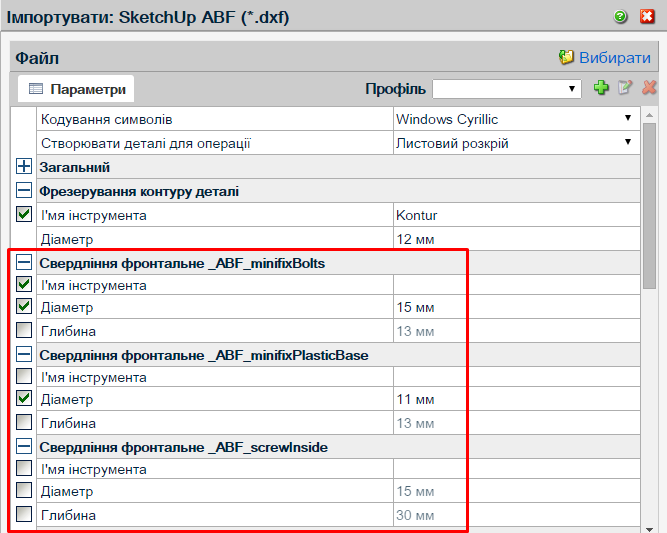

6.В усіх фронтальних свердліннях можемо міняти ім'я, глибину та діаметр інструменту:

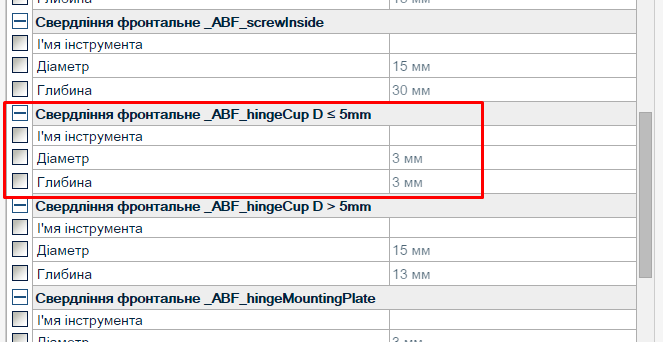

7. Фронтальне свердління_ABF_hingeCub D≤5мм - це сверління для надсічек глибиною 3-5мм. Ви можете міняти ці параметри, а також присвоїти ім'я:

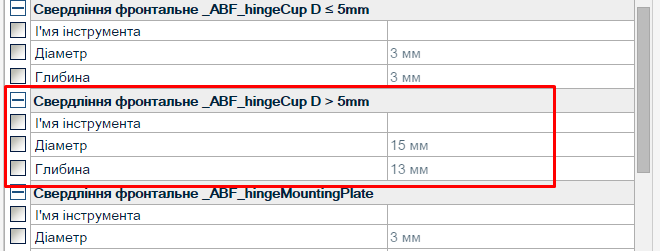

8. Фронтальне свердління_ABF_hingeCub D>5мм - ці сверління для чаші петлі, яка може бути діаметром 35мм. Ви можете міняти глибину, діаметр та ім'я інструменту:

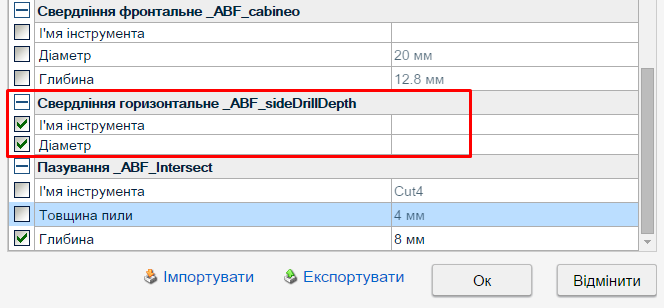

9. В усіх горизонтальних свердлінь можемо міняти глибину та ім'я інструменту:

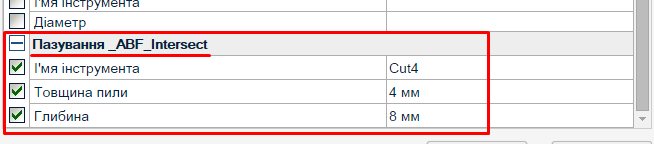

10. У параметрах "Пазування" можемо міняти ім'я інструменту, глибину пазування та товщину пили:

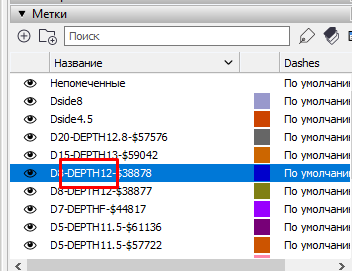

Звернути увагу:За замовчуванням, якщо не змінити параметри, глибину отворів та пазувань буде автоматично брати з назви "мітки"(слою) в програмі SketchUp, після надпису DEPTH:.

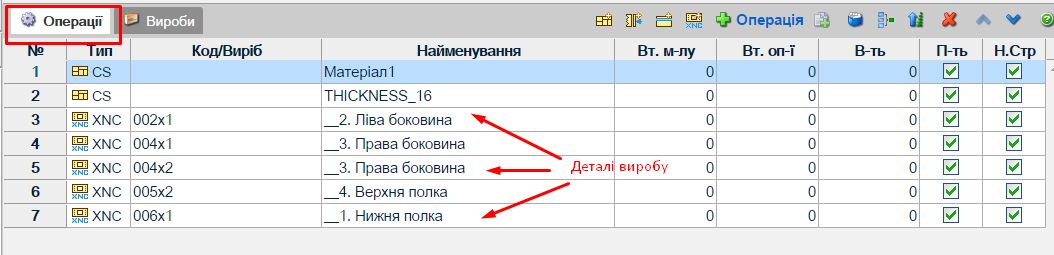

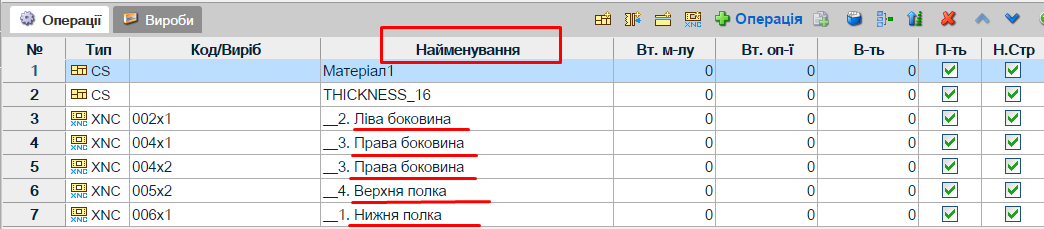

11. В "Операціях" з’являється ваш виріб з присадками та кромкою:

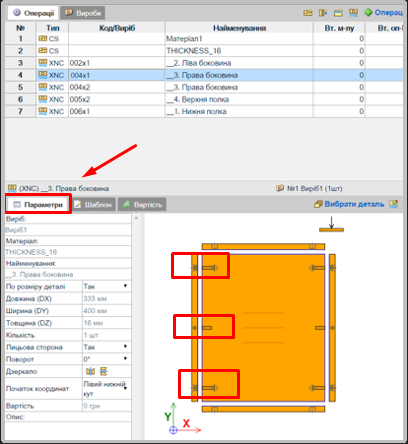

12. Вибираєте в "Найменуваннях" (малюнок 1) XNС обробку любої деталі і в "Параметрах" з’являеться Ваша деталь зі всіма присадками(малюнок 2):
